Motion Studio v1.8 發佈

180

Motion Studio V1.8

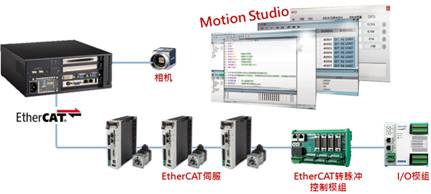

EtherCAT解决方案,高效实现多轴控制


Motion Studio V1.8版正式支持EtherCAT总线控制。所有Motion Studio软件平台的功能(简易编程、调机工具、行业工艺控制模块…),都完整的支持EtherCAT總現產品。指令完全相容原有的集中式控制器(MAS-3245, MAS-5242…), 這代表您可以無痛切換MAS硬件平台,程序代碼可以在集中式與EtherCAT間轉換,更简单的完成EtherCAT总线控制。

EtherCAT主站具备即时性和精准控制性能, 2埠EtherCAT支持1组Motion主站及1组IO控制主站,可自动执行EtherCAT通讯协定堆叠。Motion主站可串接16轴的伺服马达, IO点数支持1024点。此外,额外提供高速4通道隔离式输出及高速8通道隔离式输入,可处理高速I/O需求。


Motion Studio V1.8更新内容:

EtherCAT控制

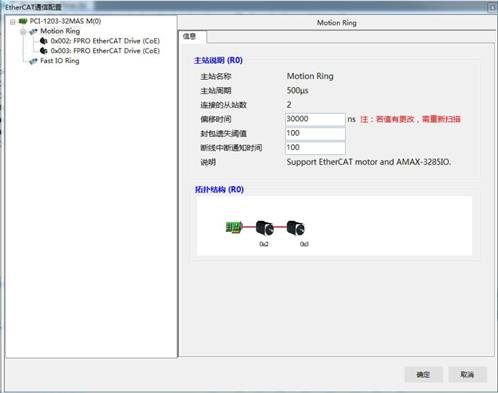

Ø 一目了然硬件配置工具:让轻松完成16, 1024DI/O配置

1.  清晰的拓扑结构图,一眼掌握硬件连线

2.  完整的从站信息,与树状结构的参数设置

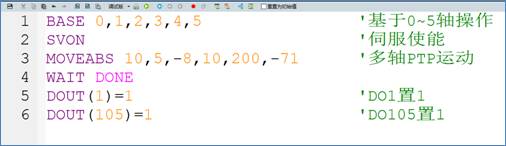

Ø 指令完全相容原有的集中式控制器(MAS-3245, MAS-5242…

1 依实际应用需求,无痛切换MAS硬件平台

2 一套程序代码可以在集中式与EtherCAT间转换,更简单的完成EtherCAT总线控制




MS HMI.NET控件更新


MS HMI.NET控件,增加了报警记录控件、日志控件、参数配置控件。让用户可以更完整的搭建高质感的PC-Based人机界面。

报警记录控件:


1. 配置报警项目,报警发生条件,控件将对绑定标签值进行比对,如果标签当前值等于报警值,则触发报警,并记录至文件;

2. 显示当前的实时报警信息,显示信息有报警时间,内容以及类别。当报警进入时,自动刷新当前显示,并将当前的报警信息标注为红色字体,当报警离开时,自动将文字恢复为正常颜色。


日志控件:

1. 操作日志可以包含两个来源:UI与控制器的标签状态信息。

2.    UI上的控件操作,如软件按钮,输入框,可直接通过勾选信息,每操作一次,则产生一条信息记录。

3.   标签的状态信息,提供如在机台上的启动/停止按钮,不在UI层,但归属于设备的操作。每次按下这些机械按钮,会触发控制器内的相应的标签信息变化,日志记录则直接记录这些标签所绑定的信息变化,达到记录机台机械按钮的操作记录。


参数配置控件:

1.  参数配置控件可以解决当有上百项参数时,需要一一配置的麻烦。

2.  透过表格的形式,提供参数分类,数值与说明。栏位可以快速绑定Tag,群组绑定Tag, 让介面上的参数更佳结构化。


更多Motion Studio V1.8的更新内容,可参照V1.8的Release Note。


让程序开发变的像堆积木一样简单!

Motion Studio秉持着简单快速开发,贴近用户应用为原则, 不断完善、前进!
