解决方案 || 手机玻璃/边框旋转跟随打磨

166

应用现状


智能手机产业的竞争越来越激烈, 国产手机的质量、外观设计不断地提升,直追苹果、三星等国外厂商。

各手机制造商为提升用户体验,往往更加注重手机的外观工艺,如借助表面毛刺处理、外壳边缘打磨等环节以提升手机的审美效果,来为手机增加颜值,因此对手机表面的加工处理工艺提出了更高的要求。


手机生产设备面临如下问题:

问题1如何高精度打磨手机玻璃/金属边框/塑料表面的毛刺 ?
问题2如何检测手机与手机配件表面是否有瑕疵 ?
问题3

需要2台(一台处理运动控制, 一台处理机器视觉)传统控制器(PLC/CNC),成本太高, 如何整合成一台降低成本 ?



方案介绍


研华MAS控制器,同时整合运动控制与机器视觉,能够简化设备架构、降低成本,并具备多轴同步旋转跟随功能, 保证加工工具与工件表面永远维持90度关系, 大幅提升加工精度与处理工艺。

MAS控制器基于高效的Motion Studio二次开发平台,其模块化的架构, 可大幅提升开发效率,降低后续维护成本。



系统架构







方案特点


特点一

2D旋转切向跟随功能

2D旋转平面内,精准跟随工件轮廓,以平滑速度跟随的同时而不抖动。

支持超短小线段的跟随,并保证工具与加工表面永远保持90度。

适用多种应用场景,在打磨设备、工件表面瑕疵检测等设备应用广泛,如能让相机镜头与检测平面保持等距与垂直等。








     轨迹运行保持等速, 保证加工精度

与加工表面永远保持90度



特点二

支持XYZ+R和XYR等多形式的运动平台

支持多种架构形式、多样轮廓轨迹的旋转跟随,如XY+R和XYR等形式的运动平台。

对于相同的工件加工轨迹,通过参数设定不同的机构平台形式后,系统会自动计算出平台运动轨迹。



特点三

支持不规则曲线

不仅支持直线/圆弧组成的轨迹跟随, 也支持各种不规则曲线, 弹性满足不同工件应用。


特点四支持DXF文件的轨迹导入

在轮廓加工应用中, 往往对加工的精度要求很高。 因此,其运动轨迹通常用CAD软件设计, 或是由其他软件设计。

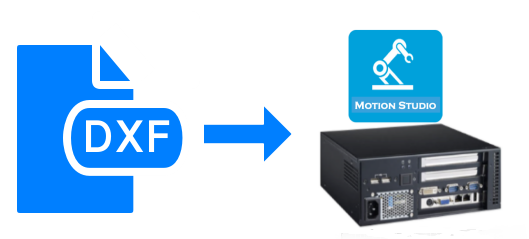

DXF文档是业界标准的格式,MAS解决方案全面支持DXF文档的运动轨迹导入!

>>了解更多:如何高效开发!


特点五整合视觉与运动控制, 降低硬件成本与维护成本

在对工件进行高精度定位、外观检测的场合,需要进行视觉处理。而传统控制器无法进行视觉处理,必须再添加一台工控机,一台处理运动控制, 一台处理机器视觉,架构复杂、成本太高。

PC-BASED控制器架构, 将视觉与运动控制整合在同一台控制器上,完美的解决了这个问题。 并可与PLC控制器通讯、连网对接MES等,为用户提供强大的扩展性。
